智能摊铺控制子系统提供了一套致力于摊铺机在沥青、水稳层摊铺过程控制的解决方案,采用厘米级的GPS卫星定位系统以及高精度传感器对正在进行作业的公路路面摊铺机的运行状态、位置、施工进度、施工质量等施工作业数据实时获取,并同步上传至云端网络平台进行统计、分析,用即时准确的第一手数据指导现场施工,从而确保施工质量。
1、施工过程全数据化管理,系统工作稳定,受外界环境影响小,可大大提高施工的作业效率,缩短工期,降低原材料损耗;
2、模块化设计,兼容绝大多数工程摊铺机械;
3、系统操作简单便捷,便于操作者快速掌握和使用;
4、适用于各类复杂现场工况,能够很好的工作于各类沥青、水稳层的摊铺作业;
目前,传统的路基、路面压实作业,主要依赖机手的操作经验,容易出现漏压、过压的情况,而传统的检测则是采用抽检的方法,属于事后控制,存在费工、费时、抽检点的密度小、检测结果不能真实反映整个施工作业面的压实度的实际情况。因此在施工过程中加强过程控制,改进常规检测方法,以确保路基、路面的施工质量,是目前亟需解决的问题。 智能连续压实控制系统着眼于碾压过程的全面控制,依靠智能化、信息化的动态连续检测技术,实时显示当前位置压实度,记录整个作业面的压实状况,真正实现单机或机群碾压施工作业的多角度控制,完全无需凭猜测和经验施工,为施工、监理和业主各方提供覆盖碾压施工全过程的实时作业信息,从而有效控制施工作业的整体质量。

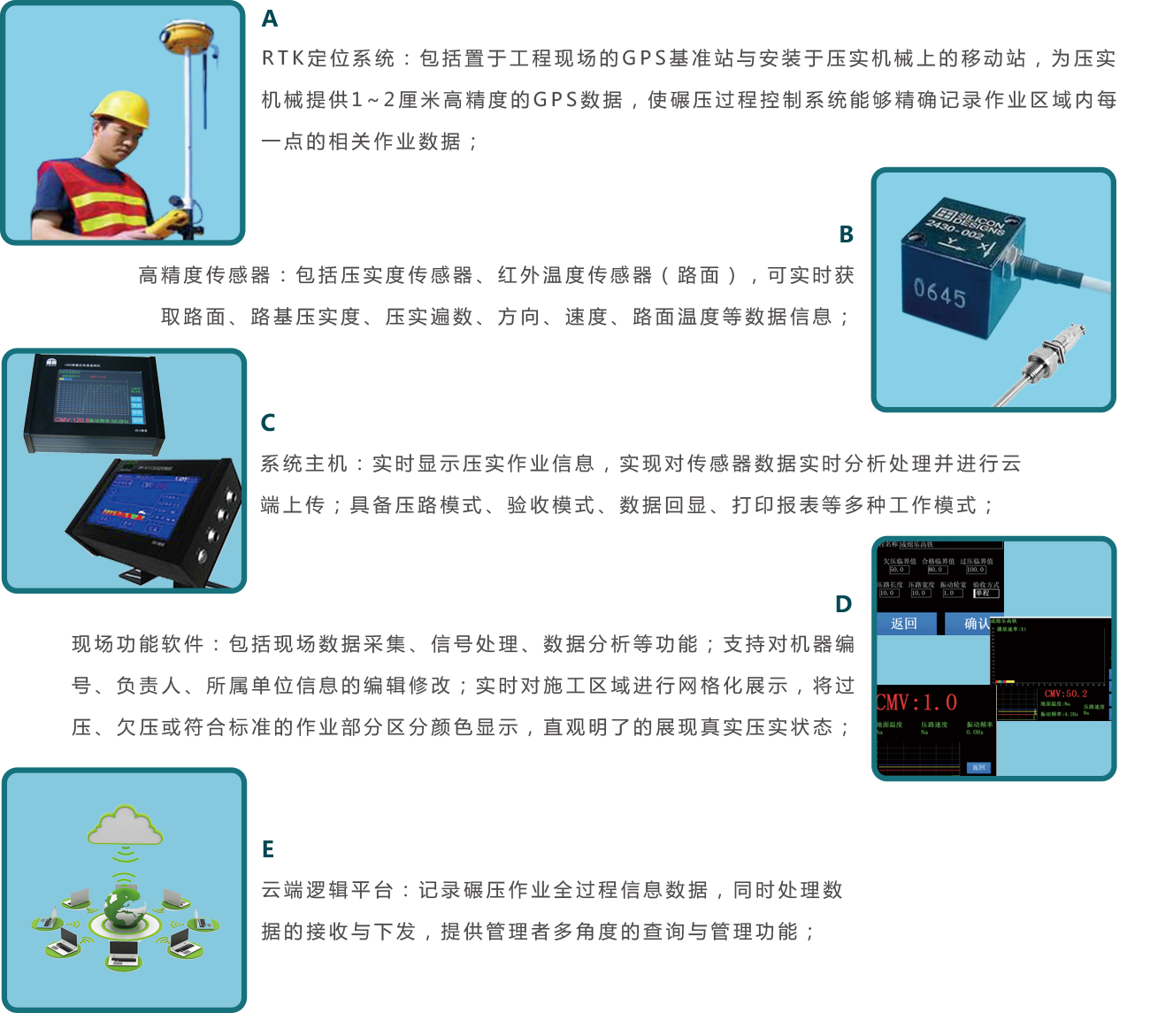

1、对施工过程中的压实度值、压实遍数、方向、速度、轨迹、时间以及温度( 路面施工数据)等数据信息进行实时 全面的获取,准确的反应了路基断面 压实真实质量,真正实现路面、路基 碾压施工监测一点不漏、全角度、全 过程覆盖的质量控制;
2、安装于机手驾驶室内的主机可与施工 作业同步进行数据的采集、记录与分 析,主机的液晶显示屏提供友好的人 机交互界面,用彩色平面图将施工区 域内的过压、欠压及合格作业面直观 展现,简单易懂,既方便机手对现场 的把握,也方便管理人员的实时监控;
3、数据针对性强,利用压实过程中的实时地基反力系数,机手可对压实作业的过程进行有效控制,加强了压实质量控制的针对性;
4、现场数据实时上传,实现云端数据平台对压实程度、均匀性、稳定性以及压实状态分布的同步分析统计;
5、实时打印评定报告以及区域压实状态分布图,方便管理者存档备查;
1、相对于传统压实度检测手段,无需破坏性取样,实现压实质量无损检测;
2、压实质量数据实时连续检测与显示,便于发现未达标压实段,避免出现漏压、欠压、过压现象,提高碾压均匀程度;
3、减少了昂贵的路面压实检测次数及费用,节省检测时间,极大地提高了压实施工效率;
4、使用最少压实遍数,满足指定压实要求,提升工程压实施工进度;
5、压实 CMV 值显示,减少人为的误差,提高路基质量,延长路基的使用年限;
6、完整的施工数据存档,为施工及监理单位提供了完整的过程数据,便于改良碾压工艺,提高施工、监测效率;
7、大屏显示、触控操作,"傻瓜式"图形化人机交互界面,友好、直观;
8、压路机专用安装支架,拆装方便;
9、超小体积,高精度压实度检测专用传感器,安装方便稳定可靠;
